Механизмы подъема осей

Производство и продажа комплектующих для прицепной техники и спецтехники

Предлагаем оснастить Ваш полуприцеп подъемной осью

Мы производим механизмы подъема осей на все известные бренды пневматических подвесок

Кронштейны подъемной оси SAF INTRA

Механизм подъемной оси SAF Modul

Механизм подъемной оси BPW с пневмоподушкой

Механизм подъемной оси BPW с тормозной камерой

Механизм подъемной оси SCHMITZ

Механизм подъемной оси MERCEDES

Также мы изготавливаем механизмы по индивидуальному заказу, нестандартных размеров и конфигурации

Механизмы подъема осей

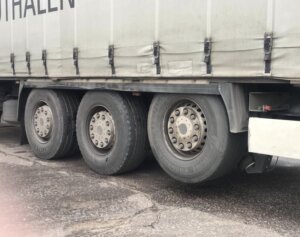

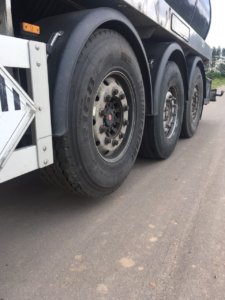

Функция подъема оси позволяет экономить топливо благодаря снижению сопротивления качению шин полуприцепа по прямой и особенно в поворотах. А также подъем оси позволит снизить износ шин и увеличить срок службы ходовой части и тормозной системы.



Изготовление кронштейнов подъемных осей

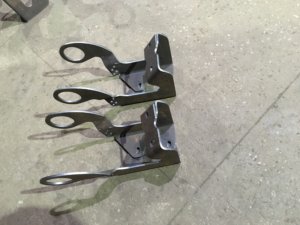

Кронштейны подъемной оси изготавливаются из листовой стали марки 09Г2С. Толщина металла в зависимости от исполнения составляет от 5 до 8 мм. Кронштейны имеют большой запас прочности, что обеспечивает высокую надежность и долговечность конструкции.

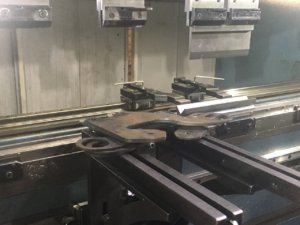

Перед запуском в производство для всех механизмов строится 3D-модель в компьютерных программах, где проверяется соответствие параметров и работоспособность. Форма деталей вырезается на станке плазменной резки, после чего детали гнутся на станке с ЧПУ.

Механизмы подъема осейМеханизмы подъема осей

Поверхность готовых изделий подвергается пескоструйной обработке и окраске порошковым методом или оцинковке, все втулки имеют цинковое покрытие.

Монтаж механизма подъемной оси

Монтаж механизма максимально прост. Вам не потребуется разбирать подвеску полуприцепа.

Оборудование прицепа подъемной осью

Управление подъемной осью может осуществляться двумя способами:

– принудительно

– автоматически, в зависимости от загрузки транспортного средства

Принудительное управление производится специальным двухконтурным краном подъема оси. Кран может быть как с механическим управлением через кнопку непосредственно на корпусе крана, так и с электрическим управлением. На кране с электрическим управлением имеется разъем для подсоединения электрического переключателя, который можно вывести в любое удобное место.

Автоматическое управление подъемом оси обычно осуществляется с помощью клапана, который управляется электронным блоком системы EBS. С помощью специального оборудования производится «прошивка» блока управления, после чего при определенных параметрах нагрузки электронный блок посылает сигнал на клапан подъемной оси.

Также для автоматического управления может служить кран аналогичный по конструкции механическому, но имеющий настраиваемый пневмоклапан, который в зависимости от давления в системе управляет подъемом-опусканием оси.

Принцип действия функции подъема оси общий для любого способа управления. При активации функции с помощью крана управления происходит разобщение пневморессор подвески подъемной оси с пневморессорами остальных осей. Воздух из пневморессор подъемной оси стравливается в атмосферу. После чего сжатый воздух через кран поступает из ресивера, питающего подвеску полуприцепа, в пневмоподушки механизма подъема оси.

Мы разработаем схему переоборудования пневмосистемы полуприцепа и предоставим подробную инструкцию по монтажу механизма и подключению пневматической системы.

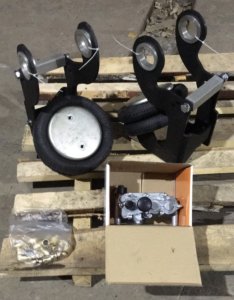

По желанию Заказчика предоставляем полный комплект (подушки, краны, фитинги) для оборудования Вашего полуприцепа подъемной осью.
